YL4020 5 Axis Stone Water Jet Corte com jato de água de precisão para pedra, cerâmica, vidro, metal e outros materiais. Visão geral do produto O jato de água de pedra KAIDA YL{2}} Axis é uma máquina de corte por jato de água abrasivo CNC projetada para processamento de alta-precisão de pedra e outros materiais. Com um trabalho...
Corte de precisão com jato de água para pedra, cerâmica, vidro, metal e outros materiais.
OJato de água de pedra do eixo KAIDA YL4020 5é uma máquina CNC de corte por jato de água abrasivo projetada para processamento de alta-precisão de pedra e outros materiais. Com uma área de trabalho de 4.000 × 2.000 mm e uma cabeça de corte de 5 eixos, é adequada tanto para cortes padrão quanto para aplicações angulares mais complexas.
A máquina combina uma estrutura de pórtico rígida, eixos X/Y/Z servo{0}controlados, inclinação do eixo A-e rotação do eixo-C. O eixo A-pode inclinar de 0 a 45 graus, enquanto o eixo C-fornece rotação de 360 graus, permitindo que a máquina execute corte chanfrado, corte em esquadria e outras operações em vários-ângulos.
Para empresas de fabricação de pedra, o YL4020 oferece uma solução flexível para processamento de granito, mármore, quartzo, cerâmica, vidro, aço inoxidável, alumínio e outros materiais.
O YL4020 usa controle CNC de cinco{1}}eixos para movimentos X, Y, Z, A e C. A cabeça de corte multi{3}}eixo permite que os operadores realizem cortes retos, chanfrados e angulares sem reposicionar repetidamente o material.
Com uma área de corte eficaz de4.000 × 2.000 mm, o YL4020 é adequado para grandes lajes de pedra e painéis arquitetônicos. O sistema de acionamento em duplo-Y ajuda a manter o movimento estável do pórtico durante a usinagem.
A máquina adota uma estrutura-de pórtico para serviço pesado com componentes fundidos e vigas longitudinais-de ferro fundido. A construção rígida proporciona suporte estável para a cabeça de corte e ajuda a manter a precisão do posicionamento durante a operação.
A cabeça de corte está equipada commedição de altura a laser, uma sonda-em tempo real e uma câmera visual. Estas funções ajudam os operadores a localizar o material e definir a posição de corte de forma mais conveniente, especialmente ao processar placas com padrões existentes ou características irregulares.
O superalimentador de alta-pressão YL450 fornece uma pressão máxima de450 MPae uma pressão de trabalho contínua de330–380 MPa. O sistema foi projetado para fornecer um fornecimento estável de água-de alta pressão para corte com jato de água abrasivo.

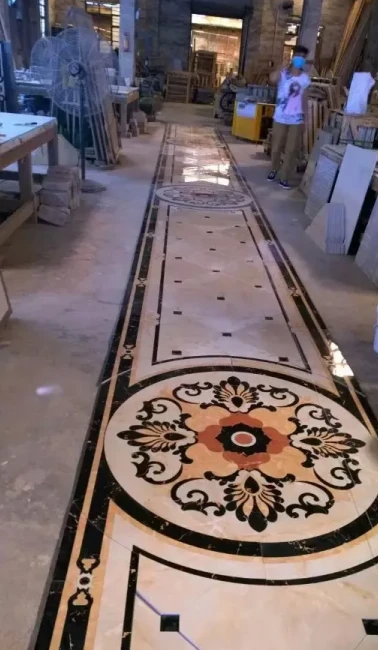

O YL4020 pode ser usado para cortar uma ampla variedade de materiais, tornando-o adequado para fabricação de pedra, projetos arquitetônicos, decoração de interiores e processamento personalizado.
O jato de água do eixo YL4020 5 pode ser usado para aplicações como:
| Parâmetro | Especificação |
|---|---|
| Modelo | YL4020 |
| Tipo de mecanismo | Tipo de pórtico |
| Curso do eixo X / Y | 4.000 × 2.000 mm |
| Viagem do eixo Z | 150 milímetros |
| Tamanho máximo de corte | 4.000 × 2.000 mm |
| Precisão de corte | ±0,1 mm (depende do material-) |
| Velocidade de processamento | 30–4000 mm/min (dependente-do material) |
| Precisão de posicionamento repetido | 0,025mm |
| A-faixa de rotação do eixo | 0–45 graus |
| C-Faixa de rotação do eixo | 0–360 graus |
| Velocidade máxima de deslocamento rápido | 15.000 mm/min |
| Precisão do eixo X/Y | ±0,05mm |
| Transmissão do eixo Y- | Acionamento duplo em Y |
| Material da viga | Estrutura fundida |
| Material da viga longitudinal | Ferro fundido |
| Controle do eixo (A, C, Z, X, Y) | Servo |
| Redução do eixo A/C | Unidade harmônica |
| Parafuso de esfera | TBI de Taiwan |
| Trilho Guia Linear | TBI de Taiwan |
| Cabos e mangueiras | KEBEL |
| Estrutura da Estrutura da Máquina | Tubo de aço de 80 mm × 80 mm |
| Base da Máquina | Placa usinada-de precisão |
| Recursos da cabeça de corte | Medição de altura a laser + sonda-em tempo real + câmera visual |
| Sistema de Lubrificação | Tipo-de banho de óleo |
| Material | Espessura Máxima |
|---|---|
| Pedra (granito, mármore, quartzo) | 150 milímetros |
| Aço inoxidável | 100 milímetros |
| Cerâmica | 100 milímetros |
| Alumínio | 100 milímetros |
| Vidro | 100 milímetros |
| Titânio | 50mm |
| Parâmetro | Especificação |
|---|---|
| Pressão Máxima | 450 MPa |
| Pressão de Trabalho Contínua | 330–380 MPa |
| Produção Máxima de Água | 3,7 L/min |
| Mangueira-de alta pressão (OD/ID) | 9,52 mm / 3,2 mm |
| Diâmetro mínimo do tubo de focagem | 1,02mm |
| Diâmetro máximo do orifício (gema) | 0,4mm |
| Razão Intensificadora | 24 : 1 |
| Deslocamento da bomba de óleo | 110 l/min |
| Pressão da bomba de óleo | 31,5 MPa/71 MPa |
| Capacidade do tanque de óleo hidráulico | 115 L |
| Sistema de resfriamento | Água-resfriada |
| Fonte de energia | 380 V/220 V (50/60 Hz) |
| Dimensões Gerais | 1600 × 1100 × 1350 milímetros |
| Peso | 1.200kg |
| Componente | Especificação |
|---|---|
| Programas CNC | Sistema de controle Weihong com PLC |
| Compatibilidade de programação | AutoCAD, DXF, código-G, USB |
| Sistema operacional | janelas XP |
| Servo Drive | Weihong |
| Componentes Elétricos | Siemens e Omron importados originais |
| Sistema de alarme | Alarmes de segurança totalmente monitorados por PLC- |
O YL4020 foi projetado em torno de uma estrutura mecânica rígida e componentes de transmissão de precisão. Os principais componentes incluem parafusos esféricos Taiwan TBI e trilhos guia lineares, eixos servo-controlados, redução de acionamento harmônico para os eixos A/C e cabos e mangueiras KEBEL.
A base da máquina utiliza uma placa usinada-de precisão, enquanto as vigas longitudinais são feitas de ferro fundido. O acionamento em duplo-Y ajuda a manter o movimento equilibrado do pórtico ao longo da largura de trabalho de 4.000 mm.
A inspeção regular e a substituição oportuna de peças de desgaste são importantes para manter o desempenho estável do corte por jato de água. A vida útil depende da qualidade da água, qualidade do abrasivo, pressão operacional, condições de corte e práticas de manutenção.
| Peça de desgaste | Vida útil típica |
|---|---|
| Tubo de focagem (tubo de areia) | Cerca de 200 horas de alta-pressão ou mais |
| Orifício (gema / rubi) | ~80 horas de alta-pressão ou mais |
| Vedação de água-de alta pressão | ~800 horas de alta-pressão ou mais |
| Anel de vedação do interruptor de água | ~15.000 ciclos ou mais |
| Êmbolo do interruptor de água | ~15.000 ciclos ou mais |
| Junta da válvula esférica do interruptor de água | ~15.000 ciclos ou mais |
| Núcleo da válvula e junta da válvula | ~15.000 ciclos ou mais |
| Tubo de alta-pressão em-forma de U | Cerca de 1.000 horas de alta-pressão ou mais |
Para aplicações de corte de pedra, recomenda-se água filtrada limpa e abrasivo de granada adequado para ajudar a reduzir o desgaste no sistema de alta-pressão e na cabeça de corte.
Importante:O sistema de alta-pressão YL450 opera em pressão extremamente alta. A manutenção do circuito de alta-pressão só deve ser realizada após o sistema estar completamente despressurizado e por pessoal devidamente treinado.
| Configuração-de cabeçote único | US$ 53.500 |
| Configuração de cabeçote-dupla | US$ 55.000 |
| Prazo de preço | FOB Porto de Xiamen, China |
| Condições de pagamento | Pagamento antecipado de 30% T/T, saldo de 70% antes do envio |
| Prazo de entrega | Dentro de 30 dias após ter recebido o depósito |
| Garantia | 12 meses |
| Porta de carregamento | Porto de Xiamen, China |
| Embalagem | Embalagem padrão de exportação |
| Instalação | Serviço de instalação de engenheiro disponível. O comprador cobre passagens, acomodação e taxa de serviço de US$ 100/dia. |
| Validade da cotação | 30 dias |
| País de origem | China |
PROVÍNCIA DE FUJIAN KAIDA STONE MACHINERY CO., LTD.
Avenida Industrial 36, Parque Pioneiro Hailian,
Cidade de Shuitou, cidade de Nan'an, província de Fujian, China
Pessoa de contato: Ventoso
Executivo de Vendas Internacionais
WhatsApp/WeChat: +86 15960555832
E-mail: technic@kaida888.cn
Site: www.kaidamachines.com
Se você está procurando umJato de água de pedra de 5 eixospara granito, mármore, quartzo ou outros materiais, entre em contato com a KAIDA para configuração da máquina, detalhes técnicos e orçamento.
